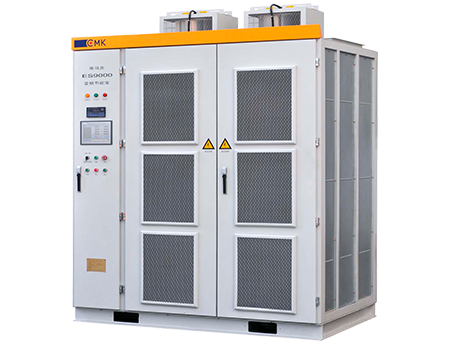

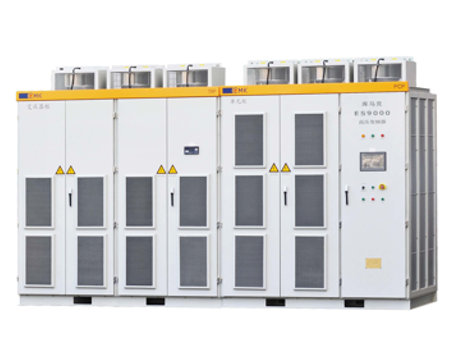

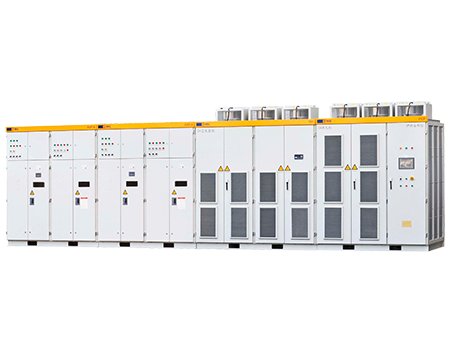

O ES9000 é um variador de velocidade de média tensão, capaz de operar motores de 250kW a 20MW, disponível nas versões integradas ou divididas conforme a capacidade. Com opções de entrada de alta tensão de 6kV ou 10kV e uma eficiência superior a 98.5%, o ES9000 é ideal para aplicações industriais exigentes. Ele oferece saída de frequência precisa com ondas sinusoidais PWM de baixa distorção harmônica (<4%) e modos avançados de controle, incluindo otimização de fluxo e controle de vetor espacial PWM.
Equipado com múltiplas entradas e saídas digitais e analógicas, além de interfaces de comunicação RS485, Profibus-DP e Ethernet opcionais, o ES9000 garante flexibilidade e integração fácil. Suas funcionalidades de proteção abrangem sobrecorrente, curto-circuito, desequilíbrio de corrente, e superaquecimento, garantindo operação segura e confiável. O produto possui arrefecimento forçado por ventiladores internos e interface de usuário com display tátil de 10” a cores, e é certificado IP31, adequado para ambientes industriais rigorosos.
Ideal para várias aplicações industriais, o ES9000 também está disponível na versão ATEX para ambientes potencialmente explosivos.
Entrada de alta tensão:
– Gama de tensão: 6 kV ou 10 kV (-20%~+15%).
– Gama de frequência: 50/60 Hz±10%.
Saída alta tensão:
– Saída tensão: 0~6 kV, 0~10 kV.
– Saída de frequência e precisão: 0~50/60 Hz, com precisão de 0.01 Hz.
– Onda de saída: Onda sinusoidal multinível PWM, com uma taxa de distorção harmónica (THD) < 4%.
Performance:
– Eficiência:
Eficiência do circuito inversor à carga nominal > 98.5%.
-Eficiência geral (incluindo transformador) > 97%.
– Fator de potência:
Fator de potência, em faixa de regulação de velocidade > 0.95.
-Fator de potência à carga nominal > 0.97.
– Capacidade de sobrecarga:
110%: operação estável.
120%: 1 minuto.
150%: 2 segundos.
160%: proteção imediata.
– Duração de interrupção permitida: 200 ms (à carga total).
– Tempo médio entre falhas:
> 100.000 horas.
Controlo:
– Modo controlo:
Otimização de fluxo.
Controlo com vetor espacial PWM.
– Tempo de aceleração / desaceleração:
1 a 3.600 segundos.
– Entradas/saídas digitais.
11 Entradas digitais.
10 Saídas digitais.
– Entradas analógicas:
4 Entradas configuráveis 0-5 V ou 4-20 mA.
– Saídas analógicas:
3 Saídas configuráveis 0-10 V ou 4-20 mA.
– Comunicações:
Interface RS485 ModBus:
-Opcionais Profibus-DP e Ethernet.
– Alimentação de controlo: monofásica 220 V AC (5kVA).
Controlo de excitação (dedicado a motores síncronos):
– Modo controlo:
Controlo automático de excitação.
Controlo manual de excitação.
Controlo de excitação de velocidade em múltiplos estágios.
Controlo de excitação externa para o HVVFD.
Condições ambientais:
– Condições de operação:
Operação em zonas técnics livres de gases explosivos ou corrosivos, assim como poeiras condutivas.
– Temperatura de operação:
0~+40℃.
– Temperatura de armazenamento e transporte:
-40℃ ~+70℃.
– Humidade:
< 90% sem condensação.
– Altitude:
Com perda de potência para altitudes superiores a 1000 metros.
Funcionalidades específicas:
– Função proteção:
Sobrecorrente.
Sobrecarga.
Curto-circuito.
Desequilíbrio de corrente trifásica.
Falta de fase.
Sobretensão.
Subtensão.
Sobreaquecimento do equipamento.
Sobreaquecimento do transformador.
Desligamento devido a falha externa.
Bypass automático da fonte de alimentação.
– Modo arrefecimento:
Arrefecimento forçado através de ventiladores internos.
– Interface de utilizador:
Interface com display tátil de 10” a cores.
– Índice de proteção: IP31.
