Ligações principais da rede:
– Tensão de entrada:
U1: 220…240V Monofásico.
380…500V, 660…690V, ±20% Trifásico.
– Frequência de entrada:
U1: 50…60Hz ±5Hz.
– Tensão de saída:
U2: 0…U1 (a tensão máxima de saída é igual à tensão de entrada da rede).
– Frequência de saída:
F2: 0-1000Hz (controlo escalar).
F2: 0-500Hz (controlo vetorial).
– Frequência de comutação:
2-12KHz (o equipamento faz ajustes automáticos às características da carga e à temperatura do variador).
– Desequilíbrio máximo da tensão de entrada: máximo ±3% da tensão de entrada.
– Eficiência: ≈98% (em operação na potência nominal).
Funções básicas:
– Frequência máxima:
0-500Hz (controlo vetorial).
0-1000Hz (controlo escalar).
– Resolução de frequência de entrada:
Configuração digital: 1RPM.
Configuração analógica: 0.025% RPM máximas.
– Modo controlo:
Controlo escalar Malha Aberta.
Controlo vetorial Malha Aberta.
Controlo vetorial Malha Fechada.
– Torque de arranque:
200% – 0.25Hz – controlo Malha Aberta.
200% – 0Hz – controlo Malha Fechada.
– Faixa de velocidade:
1:200 controlo Malha Aberta.
1:3000 controlo Malha Fechada.
– Velocidade constante:
±0.5% controlo Malha Aberta.
±0.01% controlo Malha Fechada.
– Capacidade de sobrecarga:
Aplicações de alta carga: 60s a 150% potência nominal a 40ºC, com duração a depender da temperatura do variador e de outras condições de funcionamento.
Aplicação baixa carga: 60s a 110% da potência nominal a 40ºC, com duração a depender da temperatura de variador e de outras condições de funcionamento.
– Impulso de binário: impulso de binário automático ou impulso de binário manual 0.1% – 30%.
– Curva V/F: adaptativo e inteligente.
– Separação V/F:
2 métodos: separação total e separação parcial.
– Curvas de aceleração e desaceleração:
Modo aceleração e desaceleração linha reta ou curva-S.
2 Valores de tempo de aceleração.
Intervalo de tempo de aceleração e desaceleração: 0s-650s.
– Função PLC: Até 16 níveis de velocidade obtidos (através de PLC integrado ou terminais de controlo).
– PID integrado: sistema de controlo Malha Fechada.
– Regulação de tensão automática: quando a tensão da rede altera, o variador mantém a tensão de saída constante.
– Controlo stall de sobretensão e sobrecorrente:
A tensão e a corrente são automaticamente limitadas durante a operação para evitar falhas.
– Rápida limitação de corrente:
As falhas de sobrecorrente são minimizadas para garantir a operação normal do variador de velocidade.
Funções avançadas:
– Controlo e limitação de torque:
O torque é automaticamente limitado, de forma a evitar as falhas de sobrecorrente constantes.
– Função de proteção:
Curto circuito de saída.
Perda de fases entrada/saída.
Sobrecorrente.
Sobretensão.
Subtensão.
Sobreaquecimento.
Sobrecarga.
Chopper de travagem.
Curto circuito de chopper de travagem.
Sobrecarga de resistência de travagem.
– Interrupção de transientes sem paragem:
Frequência de operação mantém-se por um curto período de tempo, através da redução da compensação energética no momento de falha de energia.
– Controlo de temporizador:
Função de controlo temporizador, possui uma faixa de precisão de 0.0-6500 (min).
– Alternância de vários motores:
4 grupos de parâmetros de motores.
– Comunicação FielBus:
Protocolo de comunicação standard ModBus/CANopen (opcionais de carta de comunicação Profibus-DP.
– Controlo de temperatura inteligente:
Teste de temperatura com sistema de cobertura total.
Monitorização de temperatura através de chip IGBT integrado.
Ajustes de temperatura inteligentes e otimizados da comutação e corrente baseado nas alterações de temperatura.
– Tipos de encoders suportados:
Suporta encoder aberto, encoder de saída diferencial, encoder tipo-transformação-rotação, e encoder Sin-Cos.
Interfaces entradas/saídas:
– Modo comando:
Controlo por teclado.
Terminal para entrada de controlo.
Entrada para comunicação bus (o modo de comando pode ser alterado manualmente).
– Fonte de referência de velocidade permitida:
Digital.
Tensão analógica (corrente).
Impulsos.
Protocolo comunicação FielBus.
PID (todos os modelos poderão ser manualmente configurados).
– Entradas/saídas de série:
6 Entradas digitais, onde a DI6 suporta entrada de impulso de alta velocidade.
2 Entradas analógicas configuráveis 0-10V ou 0-20mA.
1 Saída analógica configurável 0-10V ou 0-20mA.
1 Saída a relé.
Display e controlo:

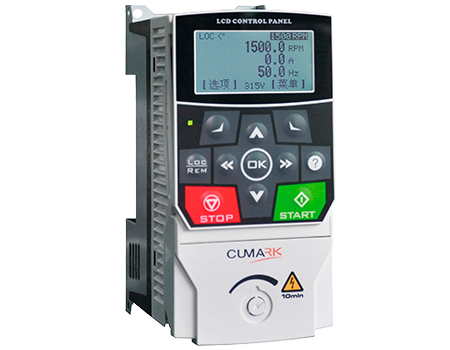

– Display alfanumérico:

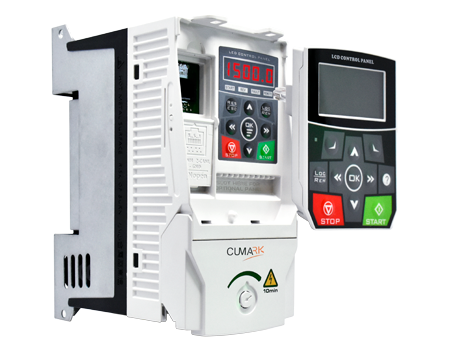

Possibilidade de colocar display gráfico como opcional.
– Duplicação de parâmetros:
Parâmetros rapidamente duplicados através de display.
Condições ambientes de aplicação:
– Local:
Quadro elétrico.
– Altitude:
0-1000m: quando a altitude é de 1000-4000m a capacidade é reduzida em 1% à medida que a altitude aumenta a cada 100m.
– Temperatura ambiente de operação:
10ºC a +40ºC: quando a temperatura ambiente é de 40ºC a 55ºC o variador perde automaticamente a potência para proteção interna.
– Humidade relativa:
Inferior a 95% sem condensação.
– Vibração sinusoidal: (IEC 60068-2):
Máximo – 0.1mm (5 a 13.2Hz).
Máximo – 7m/S2 (13.2 a 100Hz).
Máximo – 0.1mm (10 a 57Hz).
Máximo – 10m/S2 (57 a 150Hz).
– Impacto:
Não permitido durante a operação.
Máximo 100m/S2 durante 11mS durante armazenamento e transporte com embalagem.
– Temperatura de armazenamento e transporte: -40ºC a +70ºC.
Índice de proteção:
– IP20 no topo (laterais podem chegar a IP41).
Modo arrefecimento:
– Arrefecimento forçado por ventilador interno (o ar circula de baixo para cima ao longo do túnel de arrefecimento).
Normas:
– IEC 61800-3 (2004), IEC 61800-5-1 (2007); GB12668.
